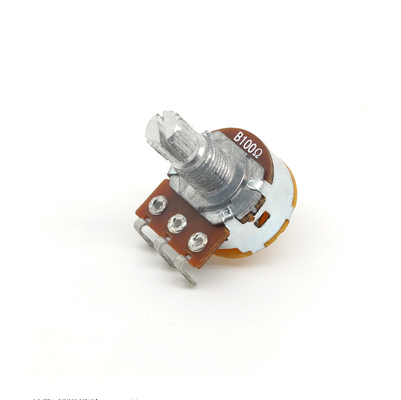

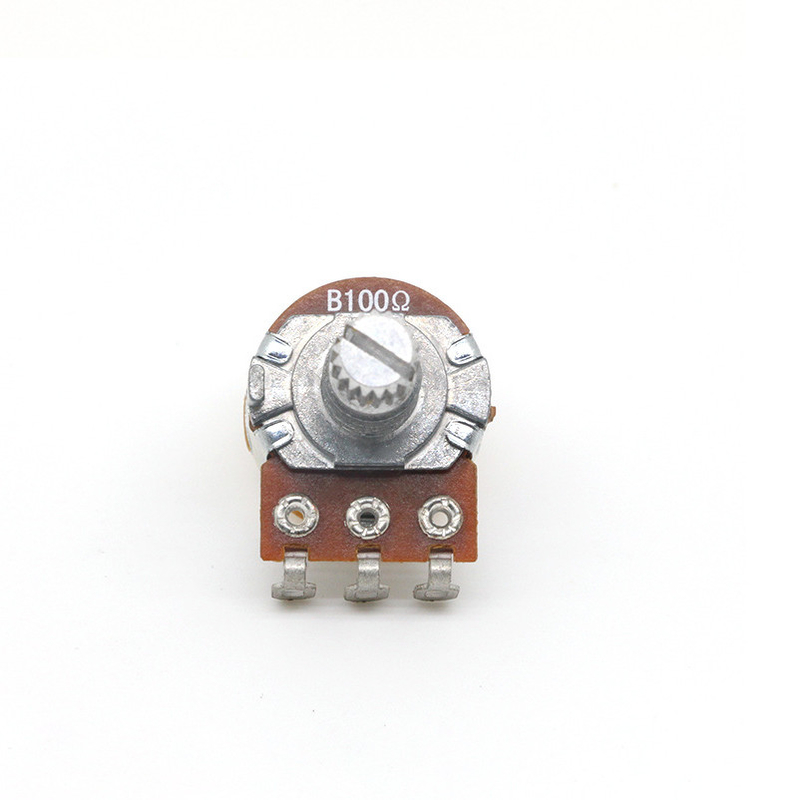

Description de produit

Câblage de la méthode

Pour les goupilles régulières de potentiomètres (ou résistances de trimmer, etc.) (par exemple, un potentiomètre avec 3 bornes), la valeur de résistance des deux extrémités est fixée, et la valeur de résistance de la goupille moyenne à l'un ou l'autre de goupille d'extrémité est variable ;

Il est équivalent à diviser le potentiomètre en deux résistances de série de la goupille moyenne, et toute la valeur de résistance de série est fixée ;

Par conséquent, si elle est employée comme résistance variable de diviseur de tension, une extrémité est reliée à la tension d'entrée, l'extrémité moyenne est reliée à la sortie, et l'extrémité restante est fondue ;

S'il est employé comme résistance variable, une extrémité est reliée à la tension d'entrée, l'extrémité moyenne est reliée à la sortie, et le repos peut être laissé le flottement ou être relié à l'extrémité moyenne.

bon ou mauvais jugement

Les conditions principales pour le potentiomètre sont : 1. La valeur de résistance répond aux exigences.② Le contact entre l'extrémité coulissante centrale et le corps de résistance est bon, et la rotation est lisse. Pour des potentiomètres avec des commutateurs, la pièce de commutateur devrait être précise, fiable et flexible. Par conséquent, la représentation du potentiomètre doit être vérifiée avant emploi.

(1) mesure de valeur de résistance : D'abord, selon la valeur de résistance du potentiomètre à mesurer, choisissez la vitesse appropriée de résistance du multimètre, mesurez la valeur de résistance, c.-à-d., la valeur de résistance entre les deux fins du C.A., et comparez-la à la valeur nominale de résistance, pour voir si les deux sont cohérents. Tournez le contact glissant en même temps, sa valeur devrait être fixé. Si la résistance est infinie, le potentiomètre est endommagé.

(2) puis mesurer le contact entre son extrémité centrale et le corps de résistance, c.-à-d., la valeur de résistance entre les deux fins de puisque. La méthode est que la vitesse d'ohm du multimètre est dans la gamme appropriée. Pendant le procédé de mesure, tournez lentement l'axe et prêtez l'attention à la lecture du multimètre. Dans des conditions normales, les changements de lecture sans à-coup d'une direction. Mauvais échec de contact.

(3) quand les glissières centrales d'extrémité à la première extrémité ou à l'extrémité, la valeur de résistance de l'extrémité centrale et de l'extrémité coïncidente est 0 dans des conditions idéales. Dans la mesure réelle, il y aura une certaine valeur résiduelle (généralement selon la valeur nominale, généralement moins que 5Ω), est un phénomène normal.

Spécifications

Emballage et livraison
